Passo a passo
Como criar e editar um gráfico no HubCount BI Studio
Crie um gráfico a partir das medidas do cubo, monte as séries, escolha o tipo e ajuste legenda, comparação, drill-down, limite e ordenação.
No fim deste guia você terá um gráfico salvo no projeto, pronto para entrar num dashboard. O gráfico mostra séries, e cada série é uma conta feita com as medidas do cubo, como a soma da receita.
Antes de começar
Crie pelo menos uma medida no cubo (veja Medidas). A medida define o campo de data, que vira o eixo do tempo, e pode definir um campo de agrupamento, que vira as categorias do drill-down.
Criar o gráfico
-

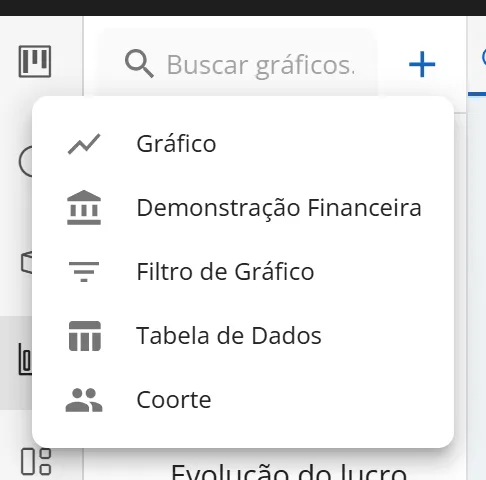

No menu lateral do projeto, abra Gráficos, clique no botão + (Adicionar Novo Gráfico/Demonstração/Filtro) e escolha Gráfico. O editor abre numa aba nova.
-
Escreva o nome em Título do Gráfico, acima da prévia. O nome da aba muda junto.
-

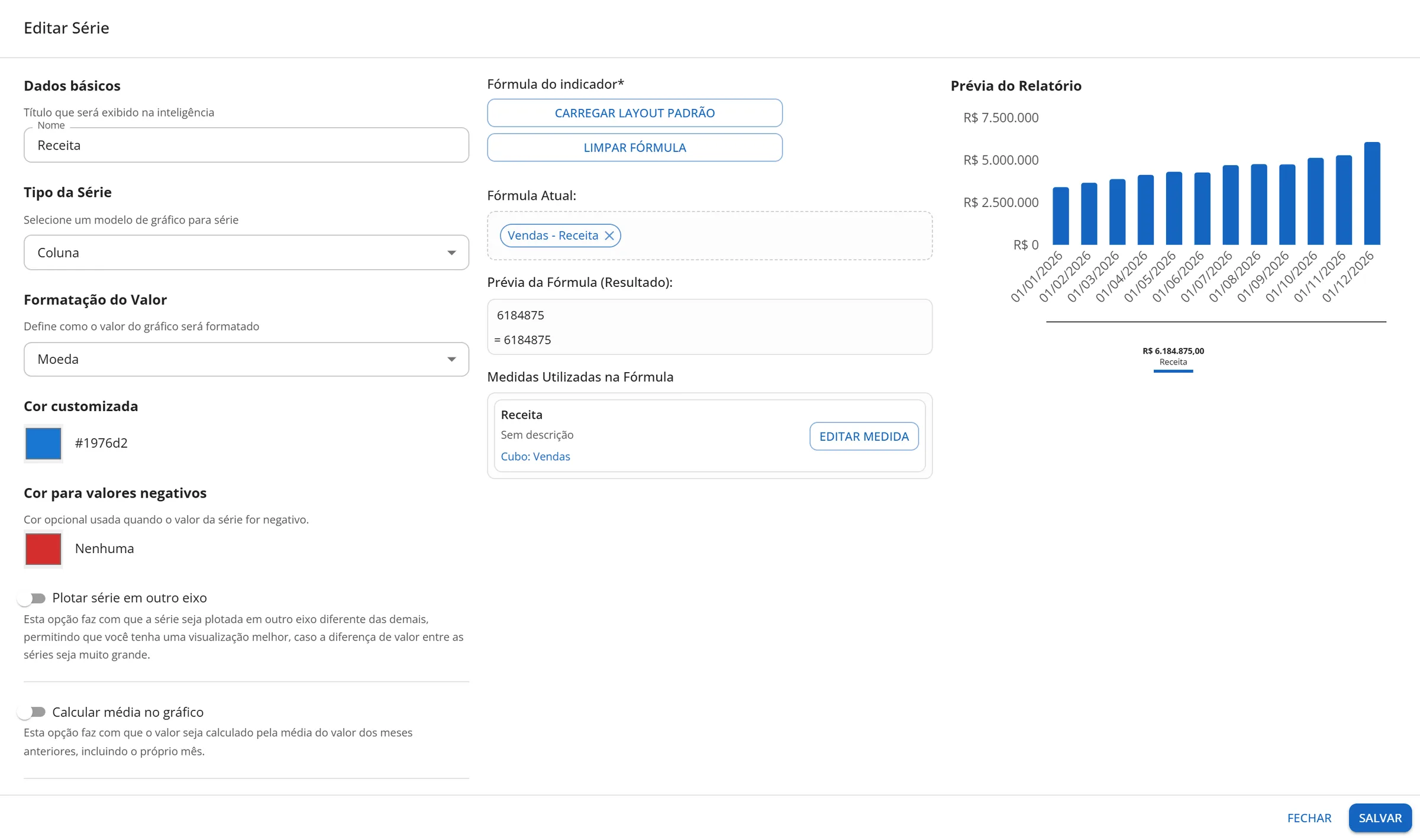

Em Séries, clique em Adicionar nova Série. A janela Editar Série abre.
-
Dê um nome à série em Nome. É o nome que aparece na legenda.
-
Em Fórmula do indicador*, clique na área da fórmula, abra Medidas e escolha a medida. Use Operadores para somar, subtrair, multiplicar ou dividir medidas.
-
Escolha a Formatação do Valor e confira o resultado em Prévia da Fórmula (Resultado) e na Prévia do Relatório.
-
Clique em Salvar. Repita os passos 3 a 7 para cada série.
-
Escolha o tipo de gráfico em Design. A prévia muda na hora. Ajuste as opções abaixo dos tipos, se precisar.
-
Salve a aba com Ctrl + S.
Enquanto há mudanças sem salvar, o nome da aba mostra um asterisco (*). Se você fechar a aba antes de salvar, o HubCount BI Studio avisa que as alterações serão perdidas.
Lista de séries
Cada série da lista tem três botões: lápis (editar), lixeira (excluir) e copiar (duplicar). A cópia ganha o sufixo “(cópia)” e abre direto para edição.
- Arraste uma série pela alça da esquerda para mudar a ordem. A ordem vale para a legenda, as cores padrão e as etapas do funil.
- Resetar séries do gráfico apaga todas as séries do gráfico.
Opções de cada série
Ficam na janela Editar Série.
| Opção | Escolhas | Padrão | Para que serve |
|---|---|---|---|
| Nome | Texto livre | Nova Série | Nome na legenda, na dica e no cartão. |
| Tipo da Série | O mesmo do gráfico/relatório, Coluna, Linha, Pizza | O mesmo do gráfico/relatório | Misturar tipos no mesmo gráfico, como receita em colunas e meta em linha. |
| Formatação do Valor | Moeda, Número, Número sem casas decimais, Percentual, Horas | Número | Como o valor aparece no eixo, na dica, nos rótulos e no cartão. |
| Cor customizada | Seletor de cor | Cor da paleta, pela ordem | Fixar a cor de uma série, como meta sempre em verde. |
| Cor para valores negativos | Seletor de cor | Nenhuma | Pintar de outra cor os pontos com valor negativo, como prejuízo em vermelho. |
| Plotar série em outro eixo | Liga e desliga | Desligada | Usar um segundo eixo quando as escalas são muito diferentes, como receita em milhões e margem em percentual. |
| Calcular média no gráfico | Liga e desliga | Desligada | Cada ponto vira a média dos meses até ele, incluindo o próprio mês. |
| Calcular valor da série acumulado | Liga e desliga | Desligada | Cada ponto vira a soma dos meses até ele, como a receita acumulada no ano. |
| Comparação do cartão e Ícone do cartão | Só no tipo cartão. Veja Cartões e texto. |
Em Medidas Utilizadas na Fórmula, o botão Editar Medida abre a medida no cubo, numa aba nova.

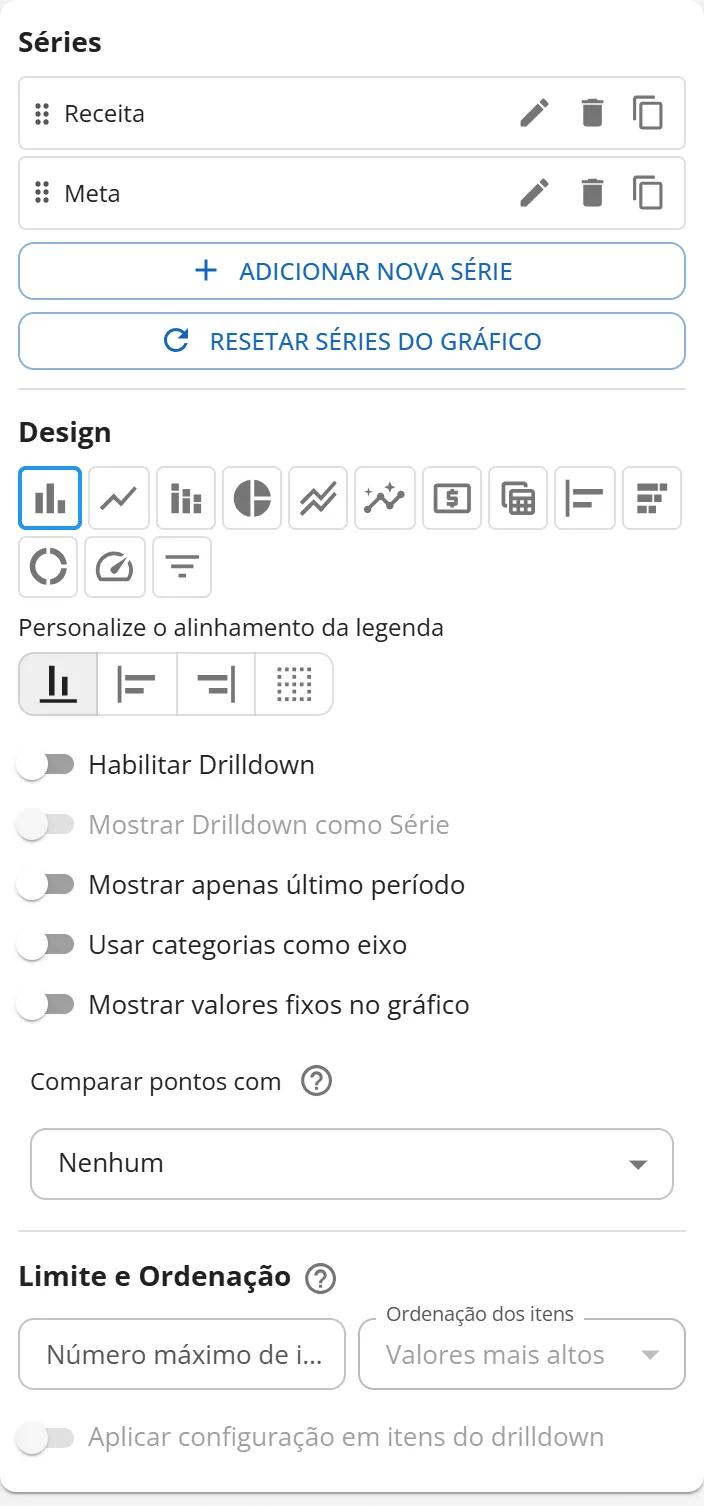

Opções do gráfico
Ficam em Design, abaixo dos tipos.
| Opção | O que faz | Padrão |
|---|---|---|
| Personalize o alinhamento da legenda | Alinhar abaixo do gráfico, Alinhar à esquerda do gráfico, Alinhar à direita do gráfico ou Sem Legenda. | Abaixo |
| Habilitar Drilldown | Um clique num período abre o valor por categoria. Veja Drill-down. | Desligada |
| Mostrar Drilldown como Série | Cada categoria vira uma série. Só com o drill-down ligado. | Desligada |
| Mostrar apenas último período | Mostra só o período mais recente. | Desligada |
| Usar categorias como eixo | Coloca as categorias no eixo no lugar das datas, com o valor do último período. | Desligada |
| Mostrar valores fixos no gráfico | Escreve os valores em cima de cada ponto ou coluna. | Desligada |
| Comparar pontos com | Mostra a variação em relação ao período anterior ou ao mesmo período do ano anterior. Veja Comparação e valores fixos. | Nenhum |
Limite e ordenação
Em Limite e Ordenação, preencha Número máximo de itens para mostrar só alguns itens e escolha a Ordenação dos itens:
| Ordenação | Quais itens ficam |
|---|---|
| Valores mais altos | Os N itens com os maiores valores (padrão). |
| Valores mais baixos | Os N itens com os menores valores. |
| Primeiros valores e Últimos valores | Os N primeiros ou os N últimos, na ordem em que aparecem. |
| Etiquetas A a Z e Etiquetas Z a A | Os N primeiros em ordem alfabética, ou inversa. Com drill-down, ordena os itens abertos pelo nome. |
| Datas mais recentes e Datas mais antigas | Os N itens com as datas mais recentes ou mais antigas. |
Aplicar configuração em itens do drilldown aplica o mesmo limite aos itens do drill-down. A ordenação fica desligada até você preencher o número máximo ou ligar o drill-down.
Abaixo do painel, Filtros aplicados mostra os filtros do dashboard que estão valendo para o gráfico.

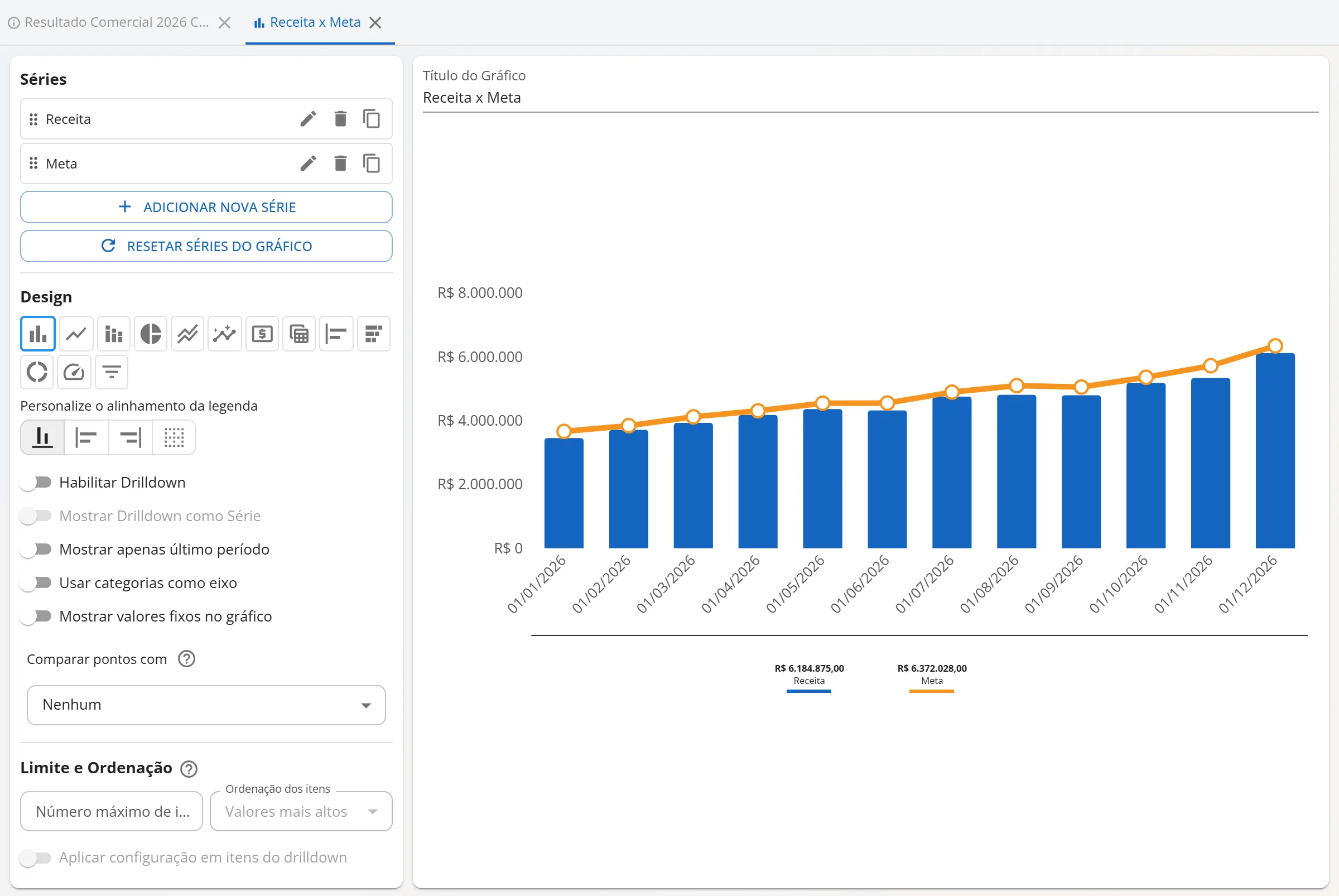

Exemplo: Receita x Meta
No projeto de exemplo Resultado Comercial 2026, da Aurora Comércio Ltda, o gráfico Receita x Meta tem duas séries:
- Receita: medida Receita do cubo Vendas, em Moeda.
- Meta: medida Meta, em Moeda, com Tipo da Série em Linha.
Com o tipo colunas, a receita aparece em colunas e a meta numa linha por cima. Em dezembro de 2026, a receita foi de R$ 6.184.875,00 e a meta de R$ 6.372.028,00: a linha passa um pouco acima da coluna.
Cuidados e limites
- Média e acumulado são progressivos. Calcular média no gráfico não é a média do ano inteiro em todos os pontos: cada ponto é a média até aquele mês.
- Duas escalas no mesmo eixo achatam a menor. Uma série em percentual ao lado de outra em milhões fica colada no zero. Use Plotar série em outro eixo.
- Formato não muda o cálculo. Percentual só formata; a fórmula precisa já calcular a proporção.
- Pizza, rosca, funil, velocímetro e cartão usam o último período. Veja como cada tipo lê as séries em Tipos de gráfico.
Próximo passo
Com o gráfico salvo, coloque-o num dashboard: veja Como montar um dashboard.
