Como abrir um gráfico por categoria com o drill-down

O drill-down deixa quem lê clicar num ponto do gráfico para ver de onde vem o número. No gráfico de receita por mês, um clique em março mostra a receita de março por unidade de negócio.

Antes de começar

O drill-down abre os valores pelo Campo de Agrupamento da medida. Confira se a medida usada na série tem esse campo preenchido, por exemplo Unidade (veja Medidas). Séries cujas medidas não têm campo de agrupamento continuam iguais com o drill-down ligado.

Quando usar

• Para responder “de onde veio esse pico?” sem criar um gráfico para cada unidade.
• Para ver a tendência de cada categoria lado a lado (drill-down como série).
• Para trocar as datas do eixo pelas categorias, como a receita por unidade (categorias como eixo).

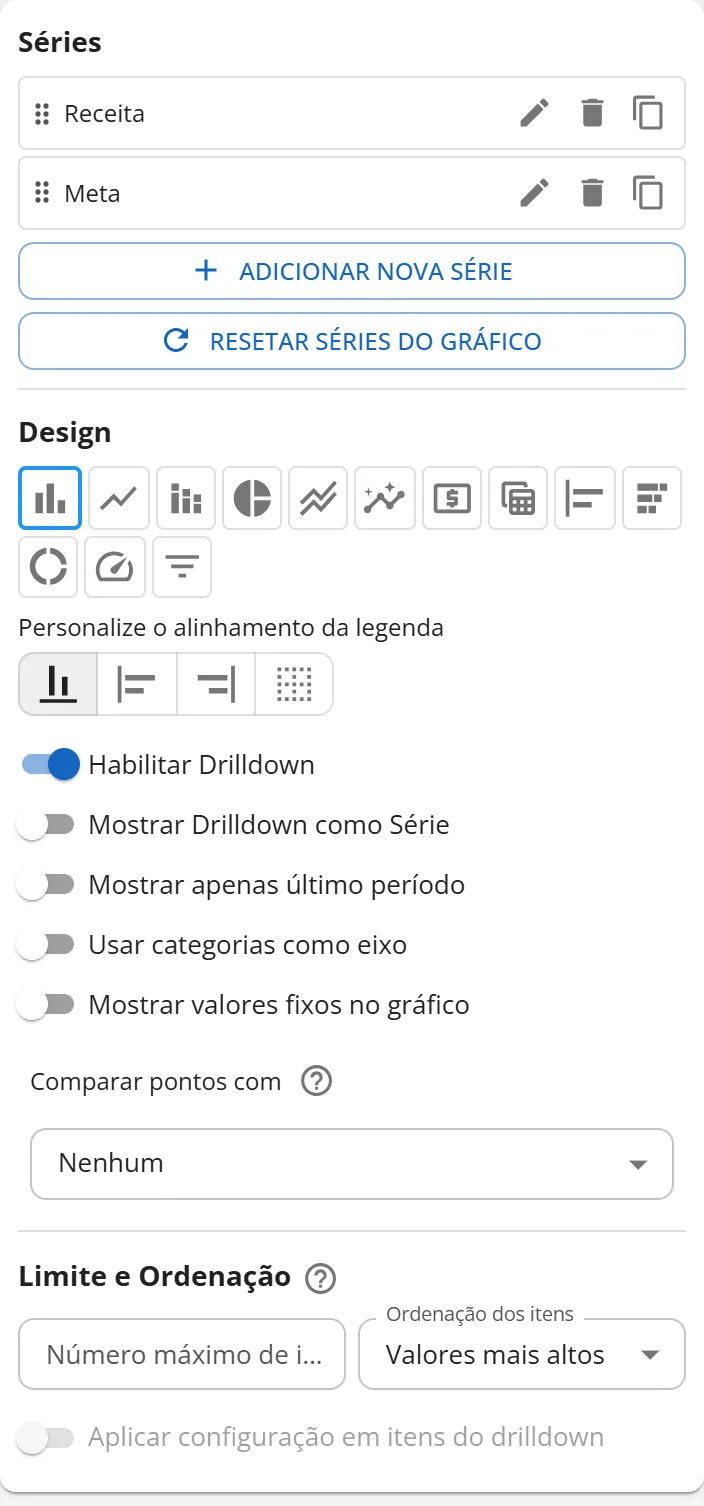

Ligar o drill-down

O mesmo clique funciona no dashboard, no HubCount BI Studio e no HubCount BI Web. Veja como o cliente usa em Detalhar dados no HubCount BI Web.

As três formas de usar as categorias

Opção	O que mostra	Exemplo
Habilitar Drilldown	O gráfico continua por mês. Um clique num mês abre aquele mês por categoria.	Receita por mês; clique em março para ver março por unidade.

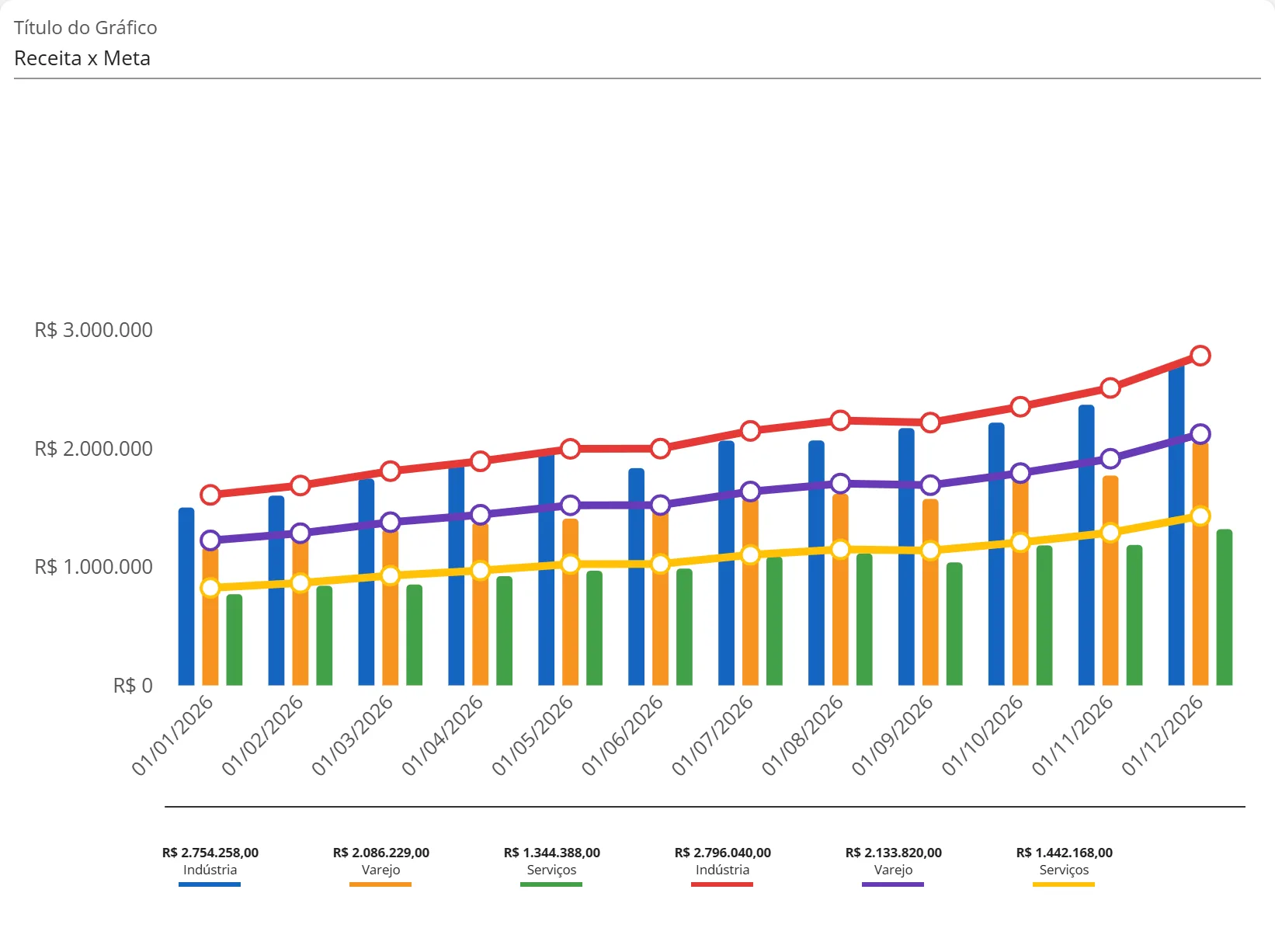

Mostrar Drilldown como Série	Cada categoria vira uma série, sem precisar clicar. Só fica disponível com o drill-down ligado.	Uma coluna por unidade em cada mês.

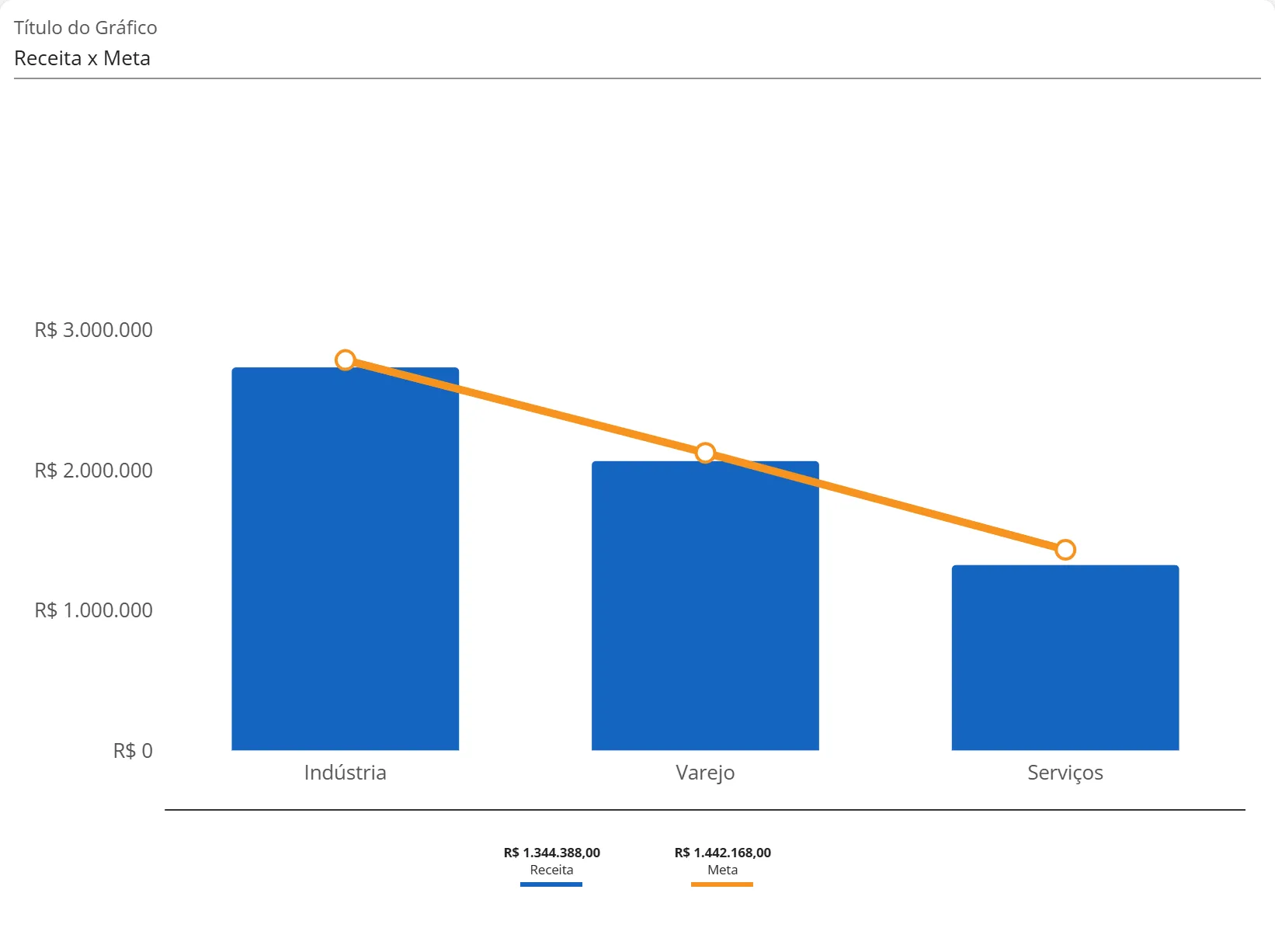

Usar categorias como eixo	As categorias vão para o eixo no lugar das datas. Cada barra mostra o valor do último período.	Uma barra por unidade com a receita de dezembro.

Para que cada barra some o período inteiro, como a receita do ano, ligue Calcular valor da série acumulado em cada série.

Com Habilitar Drilldown ligado, Usar categorias como eixo não tem efeito. Use uma das duas.

Pizza e rosca

Na pizza e na rosca, o drill-down troca as fatias: em vez de uma fatia por série, aparece uma fatia por categoria da série. É o jeito de fazer “receita por unidade” com uma série só. A fatia usa o valor do último período; ligue Calcular valor da série acumulado na série para somar o período inteiro.

Limitar e ordenar os itens do drill-down

Em Limite e Ordenação:

Opção	O que faz
Número máximo de itens	Mostra só os primeiros itens, como os 5 vendedores que mais venderam.
Ordenação dos itens	Define quais itens entram e em que ordem. Com o drill-down ligado, Etiquetas A a Z e Etiquetas Z a A ordenam os itens abertos pelo nome.
Aplicar configuração em itens do drilldown	Aplica o limite também aos itens abertos no drill-down. Só fica disponível com um número máximo preenchido.

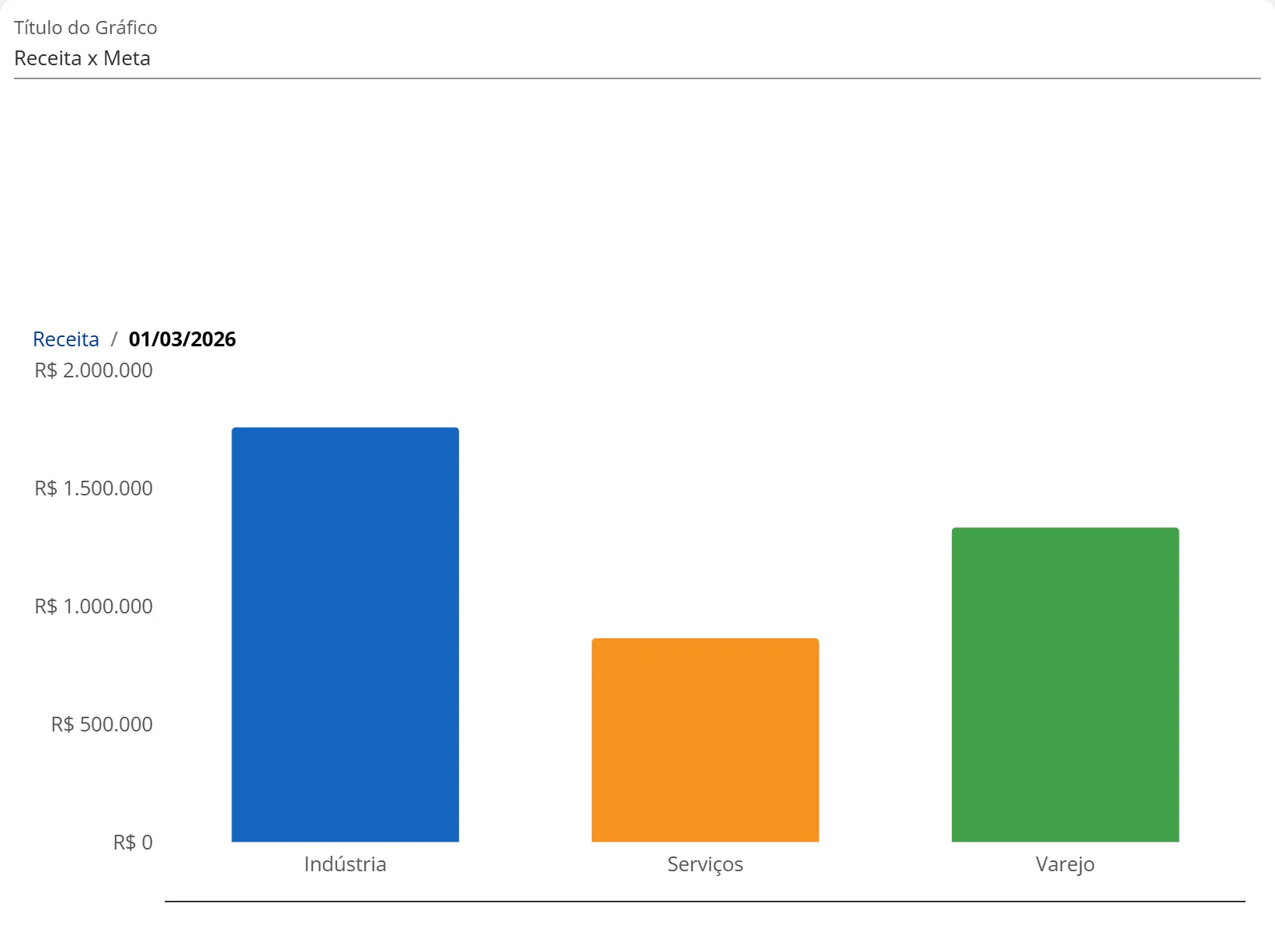

Exemplo: de onde veio a receita de março

No projeto de exemplo Resultado Comercial 2026, da Aurora Comércio Ltda, a medida Receita do cubo Vendas tem Unidade como Campo de Agrupamento. No gráfico Receita x Meta:

1. Ligue Habilitar Drilldown.
2. Clique na coluna de março de 2026.
3. O gráfico mostra Indústria perto de R$ 1,8 milhão, Varejo perto de R$ 1,35 milhão e Serviços perto de R$ 870 mil.

Agora você sabe que a Indústria puxa a receita do mês. A medida Meta também tem Unidade como campo de agrupamento, então a meta abre do mesmo jeito.

Cuidados e limites

• Sem campo de agrupamento, não há o que abrir. Preencha o campo na medida, não no gráfico.
• Muitas categorias. Com Mostrar Drilldown como Série, cada categoria vira uma série. Acima de 100 séries, o gráfico mostra só 100. Use Número máximo de itens para ficar com as principais.
• Comparação com o ano anterior não funciona com Usar categorias como eixo, porque o eixo deixa de ter datas. Veja Comparação e valores fixos.
• Cartão com drill-down como série mostra um cartão por categoria, com o nome da categoria.
